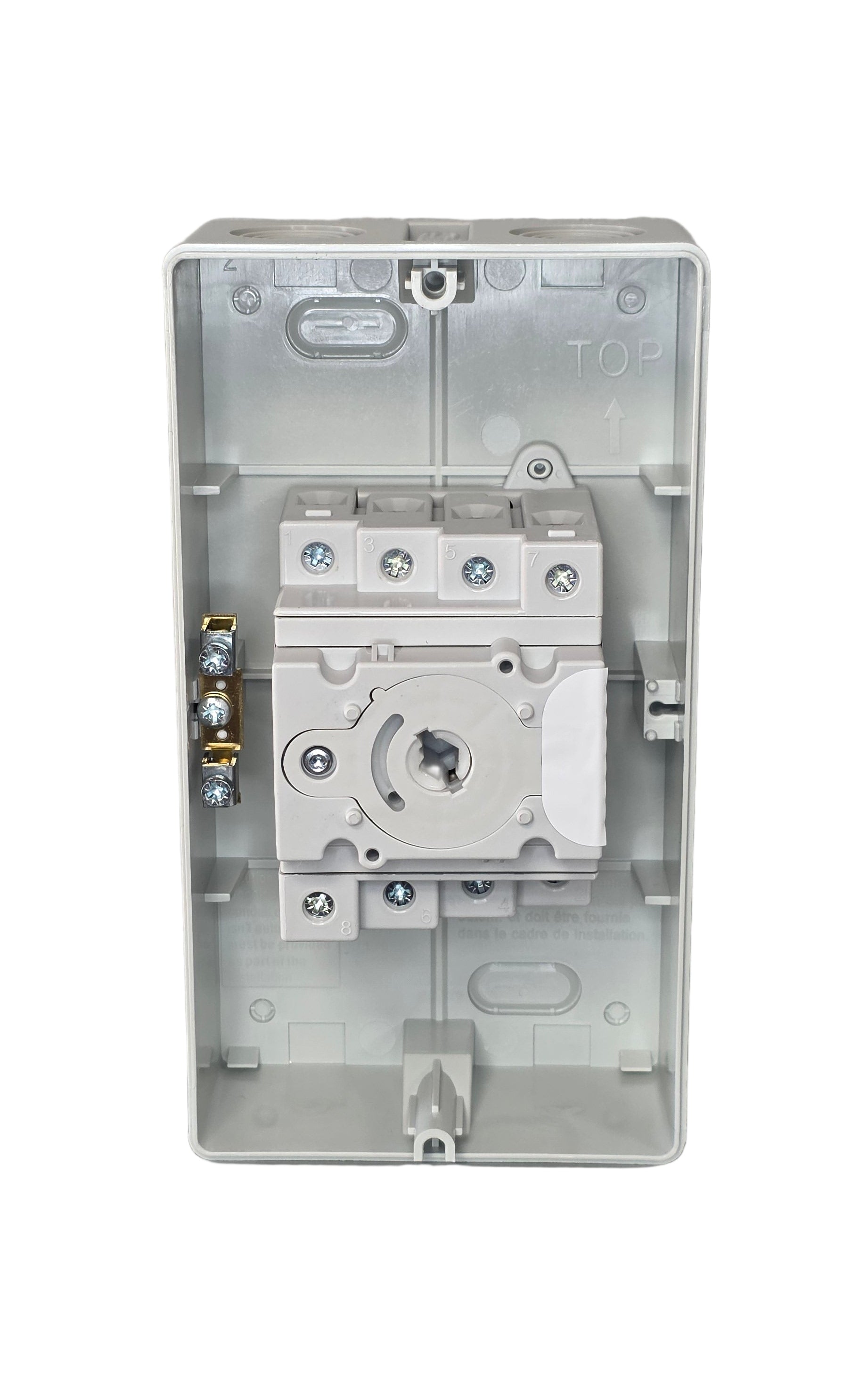

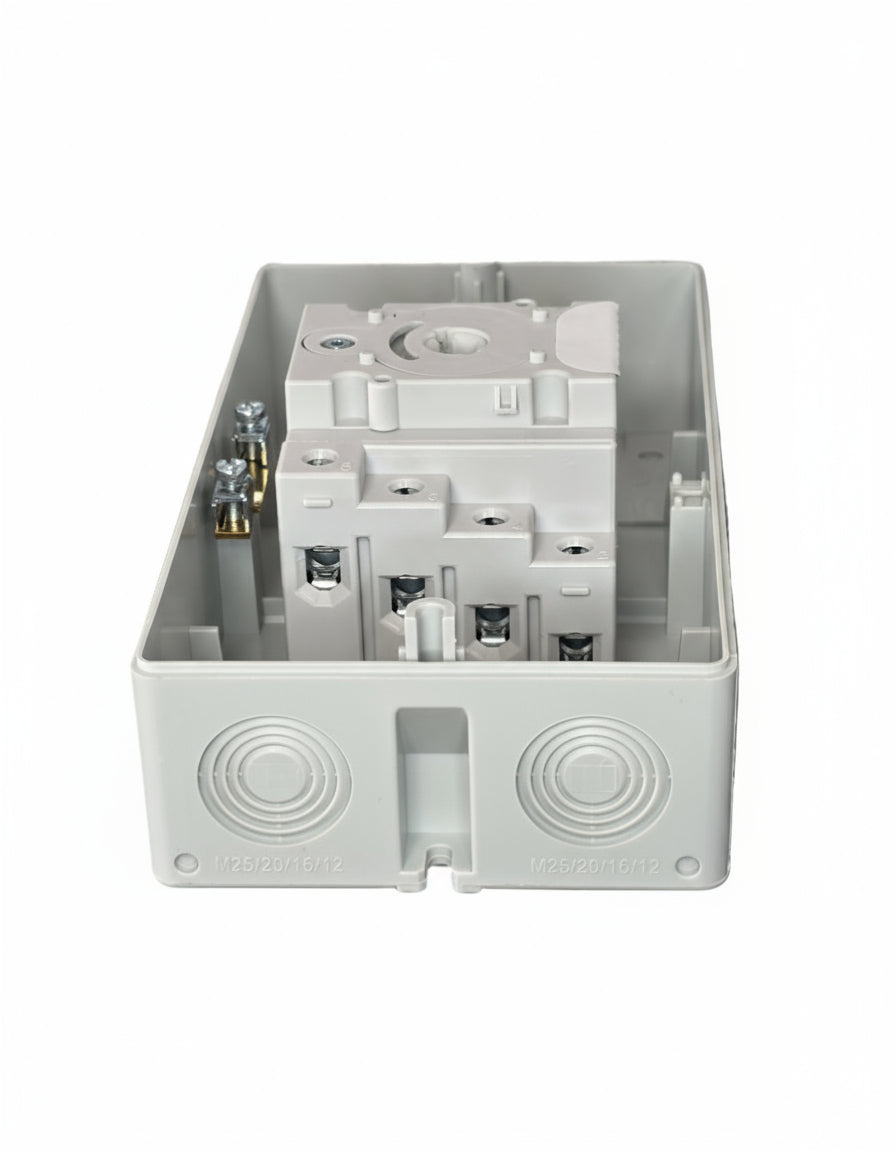

Solar Isolator Disconnect Switch 32A IMO

IMO DC Disconnect Rooftop Isolator Switch 4 Pole  2 String

IMO SI32-PEL64R-4: Seccionador DC para Aplicaciones Solares de alto voltage

📝 Descripción General

El IMO SI32-PEL64R-4 es un interruptor de desconexión de DC de verdadero aislamiento (True DC Isolator), montado en un gabinete para uso en exteriores. Está diseñado específicamente para cumplir con los estándares de seguridad y rendimiento requeridos en sistemas fotovoltaicos (PV), permitiendo la desconexión manual y segura de la fuente de alimentación DC.

✨ Características Clave

• Aplicación: Aislamiento de corriente continua para sistemas solares fotovoltaicos.

• Diseño de Aislamiento: Mecanismo de conmutación independiente del operador, con supresión de arco garantizada para una desconexión segura bajo carga.

• Seguridad: Manija rotativa bloqueable en la posición de OFF (apagado) para evitar el funcionamiento no autorizado o accidental durante el mantenimiento.

• Construcción: Gabinete de plástico autoextinguible (Self-Extinguishing Plastic Enclosure).

• Especificaciones Técnicas Principales

  Parámetro	Valor	Notas
  Tipo de Producto	Seccionador/Desconectador de DC (DC Isolator)	Aislamiento manual.
  Corriente Nominal (Ie/Ith)	32 A	Corriente térmica y operativa nominal.
  Tensión Nominal Máxima DC (Ue)	600 VDC o 700 VDC	Depende de la configuración de conexión y certificación (algunas fichas indican hasta 1000 VDC).
  Número de Polos	4 Polos	Configurable para 2 cuerdas (strings) PV.
  Grado de Protección (Gabinete)	IP66 / IP67 y NEMA 3R/4X	Excelente protección contra polvo, chorros de agua potentes e inmersión temporal/condiciones climáticas exteriores.
  Temperatura de Operación	$-40^{\circ}\text{C}$ a $+45^{\circ}\text{C}$ (o hasta $60^{\circ}\text{C}$ con efectos solares)	Adecuado para climas extremos.
  Montaje	Montaje en pared (Wall Mount) / Montaje frontal (Front Mount)	Para instalación rápida en el exterior o cerca de los módulos.
  Dimensiones (Aprox.)	$180 \times 98 \times 107 \text{ mm}$ ($7.09 \times 3.86 \times 4.21 \text{ pulgadas}$)	Tamaño del gabinete.
  Capacidad de Terminal	Hasta $16 \text{ mm}^2$ (AWG 6)	Tamaño máximo de cable.
  Certificaciones	UL508i, cRUus, CE, TUV, GOST, IEC CB, IEC/EN 60947-3	Cumplimiento con estándares internacionales para sistemas PV.



• Aplicaciones Típicas



  • Sistemas solares fotovoltaicos residenciales.

  • Instalaciones solares comerciales e industriales.

  • Sistemas solares aislados (Off-grid) e híbridos.

  • Cualquier arreglo fotovoltaico multicuerda que requiera un punto de aislamiento fiable de DC.
